Предназначены для организации многоступенчатой телемеханической системы
оперативного контроля и управления, являются комплектующими изделиями в
автоматизированных системах диспечерского управления энергетическими
предприятиями.
Комплекс состоит из устройств контролируемого пульта (КП) и от одного до
трех устройств пунктов управления (ПУ). Каждое устройство состоит из одного
центрального или из одного центрального и одного или нескольких переферийных
шкафов.
Кол-во исполнений шкафов устройства КП-9, шкафов устройства ПУ-12. Шкафы
различаются функциональным назначением и информационной емкостью.
Информационная емкость:
телесигнализация, объект 32...512
телеизмерение, параметр 5...60
телеуправление, команда 16...64
ретрансляция телесигнализации, объект 32...480
ретрансляция телеизмерения, параметр 10...55
Напряжение питания, переменное, В 220
Состоит из:

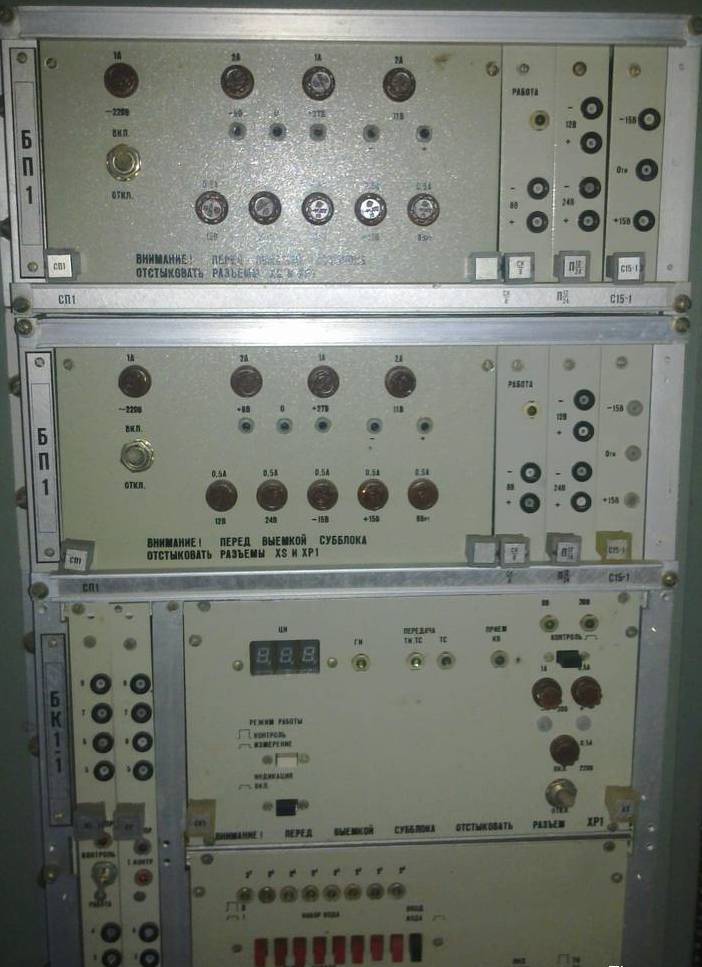

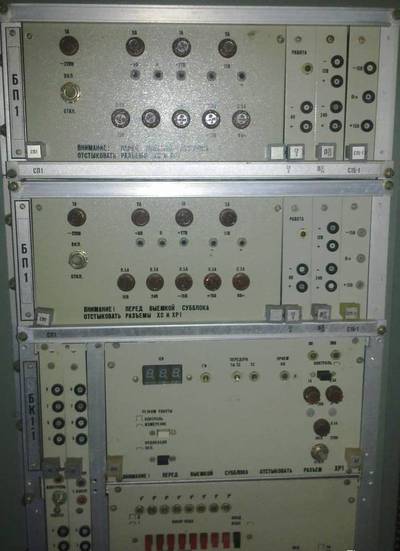

1. Блок БП-1 (СП-1, СК/8, П12/24, С15-1) - 4шт.
2. Блок БЛ-2 (СРТ, ПРТ-1, РТ-3, СМ-1, СМ-2, СПН, ИНК-3, ЧК-2, ГКС, ОЛ-1, ОЛ-2, КВ-1) - 1шт.
3. Блок БВУЩ-1 (ТУЩ-4шт., СР, ЦАП-3шт., АЦП-1, ПТ У, ОТС, УС-2, УС-3) - 1шт.
4. Блок БК-2 (ЛУ-1, ЛУ-2, СК-3, СК-4) - 1шт.
5. Блок БК-1-1 (ЛУ-1, ЛУ-2, СК-1, СК-2) - 1шт.
6. Блок БЛУ (ПКК, РСС, РИ, ДШУ-4шт.) - 1шт.
7. Блок БЛ-1 (КВ-2, КВ-3, КВ-4, УС-1, РАС, МС, ГН К, ОНС, РТ-1, РТ-2, ВР, ИНК-1, ИНК-2 , ЦК-1) - 1шт.
8. Блок БЛВХ-1-1 (ИВС, ОВС, ИВЦ, ОВЦ, ИВИ, АЦП, ОИ) - 1шт.
|
|
